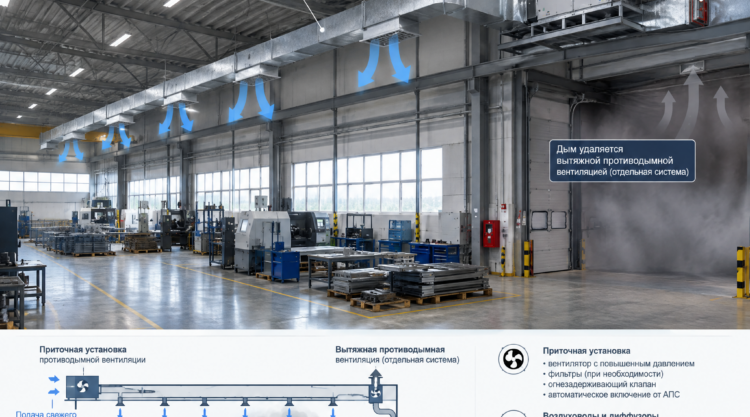

Организация пожарной безопасности на объектах невозможна без эффективных комплексов приточной противодымной вентиляции. Назначение данного оборудования заключается в блокировании ядовитых газов и дымовых масс, возникших при возгорании. Задача — не допустить их проникновения на эвакуационные маршруты, в межэтажные шлюзы, шахты лифтового оборудования и клетки незадымляемых лестниц.
Регулирующая нормативная документация
Проведение проектировочных и пусконаладочных работ для комплексов нагнетания воздуха строго регламентировано следующими стандартами:
- СП 7.13130.2013;
- СП 60.13330.2020 (скорректированный под новые требования СНиП);
- ГОСТ Р 53300-2009 (порядок проведения контрольных испытаний при сдаче объектов).
Расчет перепада давлений и проектные нормы
В соответствии со спецификацией п. 7.16 СП 7.13130.2013, компрессорное оборудование приточной противодымной системы должно нагнетать в тамбурах и на лестничных маршах категории Н2 перепад давления в диапазоне от 20 до 150 Па (по отношению к соседним помещениям при плотно затворенных створках).
Ограничение верхнего порога связано с физической способностью человека распахнуть дверь во время эвакуации: максимальное сопротивление на дверной рукояти не может быть больше 150 Ньютонов.
Расчетные характеристики зон нагнетания воздуха
| Локация защиты | Рабочий перепад давления (Па) | Скорость потока воздуха при открывании створок (м/с) | Степень огнестойкости магистралей (EI) |
| Этажные тамбур-шлюзы | От 20 до 150 | Не менее 1,3 | От 30 до 60 |
| Лифтовые шахтные стволы | От 20 до 70 | Нормирование отсутствует | 60 |
| Лестничные марши Н2 | От 20 до 150 | Не менее 1,2 | 60 |
| Безопасные зоны МГН | От 20 до 50 | Не менее 1,5 | EI 60 / EI 120 |
Технические требования к компонентам агрегатов
Нагнетание воздуха реализуется за счет установки промышленных вентиляторных систем радиального либо осевого типа (в общепромышленном или специализированном взрывобезопасном исполнении).
Ключевые конструктивные требования к элементам:
- Противопожарные клапаны. Размещаются в точках прохождения через несущие и ограждающие барьеры. Показатель огнестойкости устанавливаемых клапанов притока подбирается под характеристики перекрытия, но обязан составлять EI 30- 60.
- Воздуховодная сеть. Секции изготавливаются из оцинковки либо холоднокатаной стали толщиной от 0,8 мм с обязательным применением теплоогнезащитной изоляции.
- Автоматика и управление. Запуск приточных установок и синхронная блокировка общеобменного воздухообмена должны осуществляться автоматикой АПС за промежуток времени не дольше 30 секунд с момента фиксации задымления.
Проверка нагнетания и приемо-сдаточные аэродинамические измерения оборудования производятся строго по пунктам ГОСТ Р 53300-2009 с обязательной фиксацией результатов в итоговом акте.
